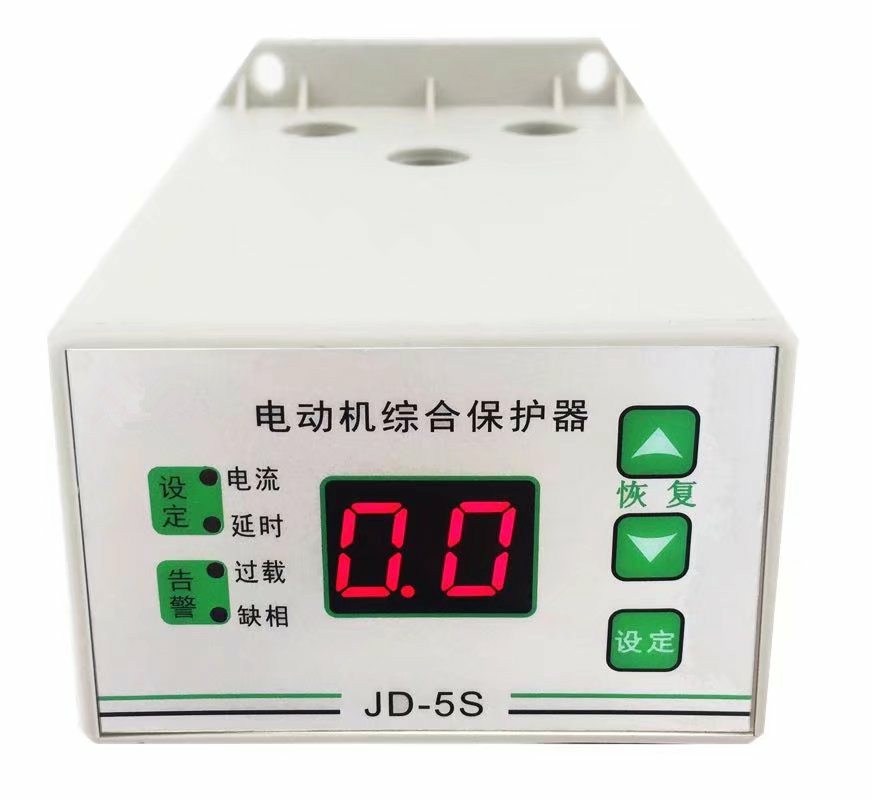

電動機保護器種類很多，推薦一種上海碩吉JD-5S電動機綜合保護器及接線方式，220/380可選。

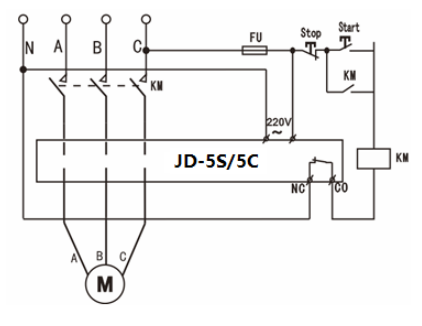

電動機缺相保護器工作原理和接線圖

    保護器在斷電狀態(tài)下，NC與CO是通的。通電后，電動機工作正常時保持接通，當檢測到電動機出現故障時，繼電器斷開，切斷電動機電源。
      缺相就是三相電源供電，實際到的不是三相，而是兩相或只有一相電。三相電機電源缺相后電機無法正常工作，長時間缺一相電會燒壞電機線圈繞組，使用三相380V電源變220V控制電源，會因為缺相沒有220V電壓。可以使用萬用表測量三相電源相間電壓，如果不都是380V左右，說明電源缺相。

電流檢測

    電動機保護器通過內置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個小孔

??????過載保護

    當負載電流超過整定電流，并且持續(xù)時間達到設定的過載動作時間時，繼電器斷開，切斷電動機電源。

智能啟動識別

    為防止電機啟動時產生誤動作，本產品具有智能啟動識別功能，當識別到電動機處于啟動狀態(tài)時，過載動作時間加倍，化學教育中心。

缺相保護

    當電動機發(fā)生缺相故障時，繼電器斷開，切斷電動機電源。為防止空載和小電流時誤動作，電流小于2A時關閉缺相檢測。
