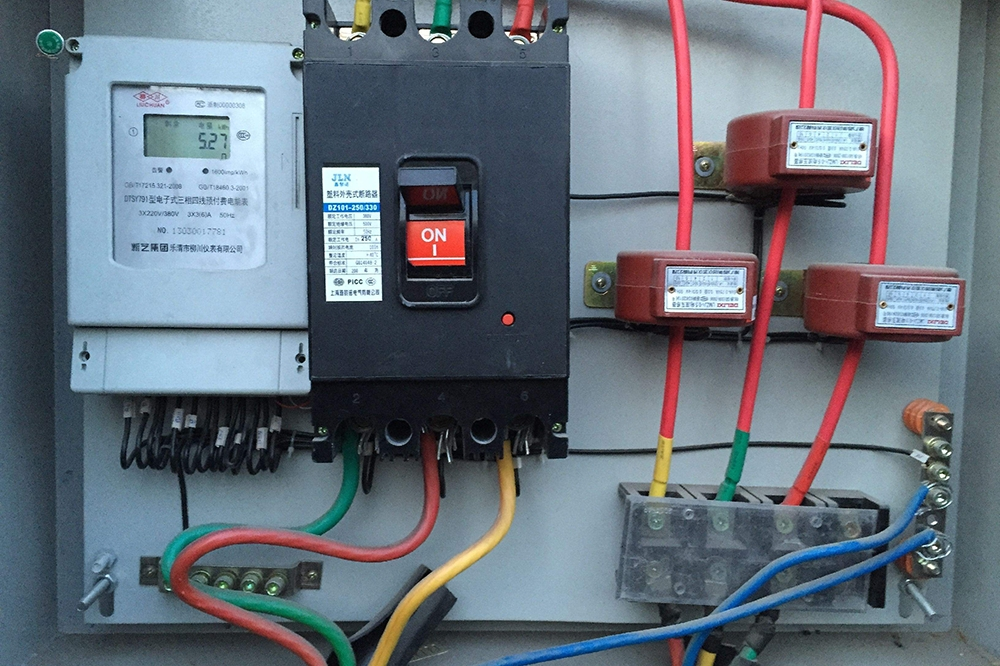

電流互感器，英文名稱為Current transformer，符號為TA，是依據電磁感應原理，由閉合的鐵心和繞組組成的一種可將一次大電流轉換為二次小電流的儀器。其結構如下圖所示，一次繞組匝數較少，串在需要測量電流的電路中，而二次繞組匝數較多，串在測量儀表或保護回路中，當其處于工作狀態時，電流互感器的二次回路閉合(否則會產生安全隱患)，測量儀表或保護回路串聯線圈的阻抗很小，使得其工作狀態接近短路。

一、用途不同：

1、測量用電流互感器（或電流互感器的測量繞組）：在正常工作電流范圍內，向測量、計量等裝置提供電網的電流信息。

2、保護用電流互感器（或電流互感器的保護繞組）：在電網故障狀態下，向繼電保護（電動機保護器）等裝置提供電網故障電流信息。

二、作用不同：

1、電流互感器就起到變流和電氣隔離作用。它是電力系統中測量儀表、繼電保護（電動機保護器）等二次設備獲取電氣一次回路電流信息的傳感器，電流互感器將高電流按比例轉換成低電流。

2、保護用電流互感器主要與繼電裝置配合，在線路發生短路過載等故障時，向繼電裝置（電動機保護器）提供信號切斷故障電路，以保護供電系統的安全。

擴展資料：

保護用互感器在額定負荷下能夠滿足準確級的要求最大一次電流叫額定準確限值一次電流，系統技術。準確限值系數就是額定準確限值一次電流與額定一次電流比。當一次電流足夠大時鐵芯就會飽和起不到反映一次電流的作用，準確限值系數就是表示這種特性。

保護用互感器準確等級5P、10P，表示在額定準確限值一次電流時的允許電流誤差為1%、3%，其復合誤差分別為5%、10%
